Bald ist es soweit und das Babyphone muss eingerichtet werden. Dazu habe ich mir die Webcam [Logitech C920] https://www.logitech.com/de-de/shop/p/c920s-pro-hd-webcam und Raspberry Pi Modell B gekauft.
Hier nun meine kleine Anleitung um auf dem Handy Bild und Ton zu haben.
Vorraussetzungen Link to heading
Der PI hat Netzzugang und ihr könnt per SSH rauf.
Schritte zum Erfolg - das Bild Link to heading
Als erstes die Tools installieren:
$ sudo apt-get update
$ sudo apt-get install build-essential libjpeg-dev imagemagick subversion libv4l-dev
Dann mjpg-streamer installieren (leider gibt es noch kein Binärpaket):
$ cd /tmp
$ svn co https://svn.code.sf.net/p/mjpg-streamer/code/mjpg-streamer mjpg-streamer
$ cd mjpg-streamer
$ make USE_LIBV4L2=true
$ sudo make install
MJPEG-Streamer als Dienst installieren mit diesem Init-skript:
#!/bin/sh
# /etc/init.d/mjpg_streamer
#
# Creation: 04.02.2013
# Last Update: 04.02.2013
#
# Written by Georg Kainzbauer (http://www.gtkdb.de)
#
### BEGIN INIT INFO
# Provides: mjpg_streamer
# Required-Start: $all
# Required-Stop: $all
# Default-Start: 2 3 4 5
# Default-Stop: 0 1 6
# Short-Description: MJPG-Streamer
# Description: MJPG-Streamer takes JPGs from Linux-UVC compatible webcams and streams them as M-JPEG via HTTP.
### END INIT INFO
start()
{
echo "Starting mjpg-streamer..."
/usr/local/bin/mjpg_streamer -i "/usr/local/lib/input_uvc.so -d /dev/video0 -n" -o "/usr/local/lib/output_http.so -n -w /usr/local/www -p 8080" >/dev/null 2>&1 &
}
stop()
{
echo "Stopping mjpg-streamer..."
kill -9 $(pidof mjpg_streamer) >/dev/null 2>&1
}
case "$1" in
start)
start
;;
stop)
stop
;;
restart)
stop
start
;;
*)
echo "Usage: $0 {start|stop|restart}"
;;
esac
exit 0
und bitte beim nächsten Booten automatisch mitstarten
$ sudo chmod 0755 /etc/init.d/mjpg_streamer
$ sudo update-rc.d mjpg_streamer defaults
Zum Testen einfach den Dienst starten und dann unter http://<ip>:8080/ anschauen.
$ sudo service mjpg_streamer start
Falls eure Webcam direkt MJPEG unterstützt, gibt es dieses Streaming für unter 5% cpu Last ;).
sudo v4l2-ctl --list-formats
ioctl: VIDIOC_ENUM_FMT
Index : 0
Type : Video Capture
Pixel Format: 'YUYV'
Name : YUV 4:2:2 (YUYV)
Index : 1
Type : Video Capture
Pixel Format: 'H264' (compressed)
Name : H.264
Index : 2
Type : Video Capture
Pixel Format: 'MJPG' (compressed)
Name : MJPEG
Details können unter [1] und [2] nachgelesen werden.
Schritte zum Erfolg - der Ton Link to heading
Ich habe mich dazu entschieden den Ton über http als mp3 anzubieten:
Tools zum Aufnehmen und Konvertieren installieren:
$ sudo apt-get install libav-tools alsa-utils
Mikrophon der Soundkarte herausfinden
$ sudo arecord -l
**** Liste der Hardware-Geraete (CAPTURE) ****
Karte 1: C920 [HD Pro Webcam C920], Geraet 0: USB Audio [USB Audio]
Sub-Geraete: 0/1
Sub-Geraet #0: subdevice #0
Daraus ergibt sich die Alsa-Adresse plughw:1,0, die wir in den folgenden Init-skript verwenden. Dabei nehmen wir den Ton von der Webcam auf und schicken ihn als mp3 kodiert und als rtp verpackt an localhost. (Dieser Umweg ist deswegen notwendig, weil vlc in der Version vor 2.1 es nicht hinbekommt den Ton direkt von einem Alsa-Gerät auszulesen.)
/etc/init.d/audio-record
#!/bin/sh
# /etc/init.d/audio-record
### BEGIN INIT INFO
# Provides: audio-record
# Required-Start: $all
# Required-Stop: $all
# Default-Start: 2 3 4 5
# Default-Stop: 0 1 6
# Short-Description: audio-record
# Description: streams soundcard via rtp over localhost
### END INIT INFO
start()
{
echo "Starting audiorecord.."
arecord -f cd -D plughw:1,0 2>/dev/null | avconv -i - -acodec libmp3lame -ac 1 -ab 128k -re -f mp3 -f rtp rtp://127.0.0.1:1234 1>/dev/null 2>&1 &
}
stop()
{
echo "Stopping audiorecord ..."
kill -9 $(pidof arecord) >/dev/null 2>&1
kill -9 $(pidof avconv) >/dev/null 2>&1
}
case "$1" in
start)
start
;;
stop)
stop
;;
restart)
stop
start
;;
*)
echo "Usage: $0 {start|stop|restart}"
;;
esac
exit 0
Das Ganze greife ich mit vlc ab und biete es als http-stream /etc/init.d/vlc-http wieder an:
#!/bin/sh
### BEGIN INIT INFO
# Provides: vlc-http
# Required-Start: $all
# Required-Stop: $all
# Default-Start: 2 3 4 5
# Default-Stop: 0 1 6
# Short-Description: vlc-http
# Description: transport rtp from localhost to http
### END INIT INFO
start()
{
echo "Starting vlc-http .."
su lars -c "cvlc rtp://127.0.0.1:1234 --sout '#http{dst=:8081/baby.mp3}'" > /dev/null 2>&1 &
}
stop()
{
echo "Stopping vlc-http ..."
kill -9 $(pidof vlc) >/dev/null 2>&1
}
case "$1" in
start)
start
;;
stop)
stop
;;
restart)
stop
start
;;
*)
echo "Usage: $0 {start|stop|restart}"
;;
esac
exit 0
Jetzt wieder beide neuen Init-skripte mit … aktivieren.
$ sudo chmod 0755 /etc/init.d/audio-record
$ sudo update-rc.d audio-record defaults
$ sudo chmod 0755 /etc/init.d/vlc-http
$ sudo update-rc.d vlc-http defaults
Zum Testen einfach http://<ip>:8081/baby.mp3 aufrufen und sich nicht über die 2 Sekunden Verzögerung wundern ;).

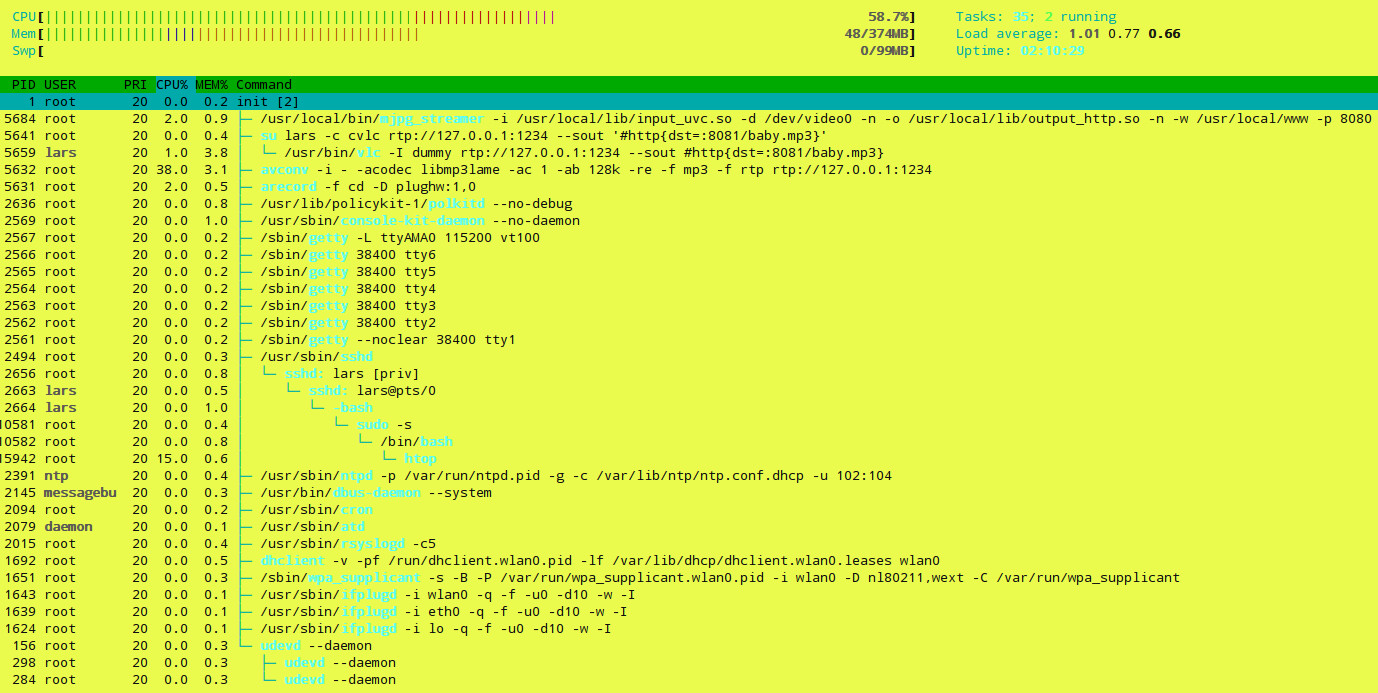

Alles für nur 50% CPU auf dem PI.
